产品中心 您现在的位置:上海腾佑货架有限公司 > 产品中心

重型/托盘货架 产品说明:
v 重型/托盘货架又称重型横梁式货架,是全球仓储行业中运用最广泛的货架品种之一,主体是由立柱片和横梁两大部件组合成的框架结构,重型/托盘货架主要是以托盘或类似容器为储存单元的货位式货架。在货架长度及宽度设计上,通常以所使用的托盘或货位容器的规格为依据。
v 托盘货架立柱和横梁采用接插式组合设计,无需螺丝,层高以75mm间距可以自由调整;托盘货架在实际使用中往往还配备一些辅件,来增加货架的实用性和安全性,如跨梁、层板、钢格网、背面防护网、防撞脚、防护栏等。
v 在空间利用上,架库分开的情况下,托盘货架可以做到10m,配备叉车、堆垛车等设备,可以充分利用厂房或仓库的上部空间,提高仓库的容积率。
v 在货位式货架中,托盘货架的结构相对简单,因此拆装方便,布局运用灵活。如出现搬仓移库情况,再利用成本相对较低。是一款实用性和性价比都比较高的货架品种。
v 腾佑货架的托盘货架根据单元货位的承重要求以及货架设计高度等因素,提供了多种规格的型材可供设计选择,严格以“安全”“合理”的设计原则为用户提供性价比良好的产品方案。
重型/托盘货架 实物图片:

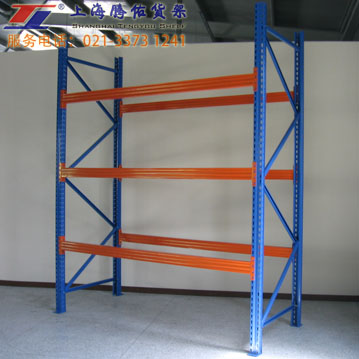

重型/托盘货架 3层横梁4层放货 重型/托盘货架 6层横梁7层放货
重型/托盘货架 立柱与横梁衔接细节 重型/托盘货架 小跨梁 重型/托盘货架 钢格网

立柱与横梁

小  跨  梁

钢  格  网

重型/托盘货架 工字型跨梁 重型/托盘货架 钢层板

   工字型跨梁

 钢层板

重型/托盘货架 容器托板 重型/托盘货架 木层板

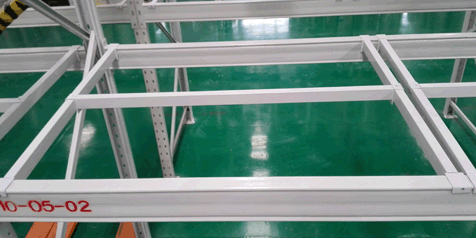

容器托板

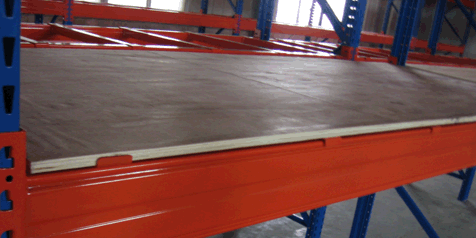

    木  层  板

重型/托盘货架 油桶或盘料跨梁 重型/托盘货架 双排立柱隔撑

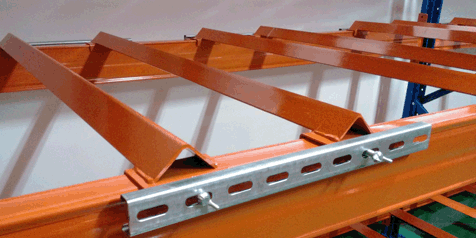

 油桶或盘料跨梁

双排立柱隔撑

重型/托盘货架 背挡网 重型/托盘货架 背挡杆 重型/托盘货架 立柱防撞脚

背挡网

  背挡杆

立柱防撞脚

重型/托盘货架 立柱侧面防撞栏 重型/托盘货架 立柱防撞柱 重型/托盘货架 堆高设备

立柱侧面防撞栏

    立柱防撞柱

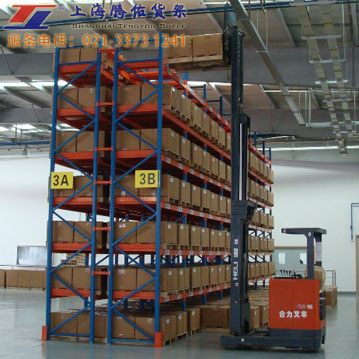

     堆高设备


重型/托盘货架 常规规格:

横梁长度
(Beam L)

货架宽度
(Shelf W)


货架高度
(Shelf H)

常规颜色
(Conventional Color)

载重量
(Load)

可否定制
(Customize)

1900-3000mm

900-1200mm

2000-8000mm

RAL7035浅灰
RAL5017蔚蓝
RAL2004橙色

800-4000KG

可以


重型/托盘货架 常规材料:

立柱
(Upright)

横梁
(Beam)

层板
(Shelf)

表面处理
(Surface preparation)

可否定制
(Customize)

80*60*2.0mmU型钢

80*50*1.5mm抱焊管

1.0-1.5mm钢板折边加筋

15-18mm实木多层板

Ø5.0-6.4mm钢格网

酸洗、磷化、静电喷塑

可以

100*50*1.5mm抱焊管

90*70*2.0mmU型钢

120*50*1.5mm抱焊管

140*50*1.5mm抱焊管

100*70*2.5mmΩ型钢

160*50*1.5mm抱焊管

可以


重型/托盘货架 案例展示(点击图片查看更多案例):

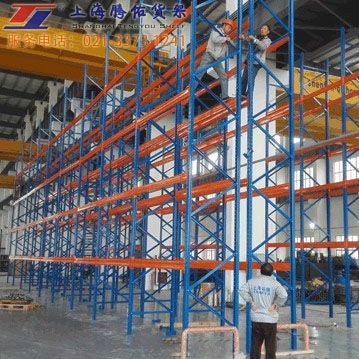

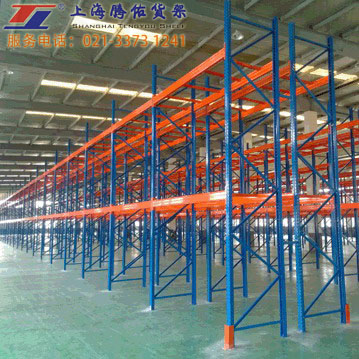

案例图片 点击图片查看更多托盘货架案例 案例图片 点击图片查看更多托盘货架案例
